概述
? ? ? RP-DM500P系列局部放電監測裝置采用于脈沖電流法，基于局部放電檢測的國際標準IEC60270，能對放電強度進行定量監測。裝置從高壓帶電傳感器處獲取回路信號，經濾波、調理實現對局放狀態的實時監測和顯示，其采用自適應抗干擾技術，可有效消除現場背景噪聲干擾。
? ? ? 同時該裝置還集成了工頻帶電顯示功能和溫度監測功能（“溫度監測”為選配功能，訂貨時說明），具備RS485通訊接口，配合云平臺，可實現遠程監測和大數據綜合分析診斷。
特點
● 采用基于脈沖電流法的局部放電檢測技術，局放監測靈敏度高。
● 執行局部放電檢測的國際標準IEC60270標準，能對放電強度進行定量。
● 采用自適應抗干擾技術，可有效消除現場背景噪聲干擾。
● 集成無線測溫功能，一個主機可帶24個溫度監測點（選配）。
● 集絕緣監測、溫度監測、工頻帶電顯示多功能于一體。
● 連續、實時在線監測設備絕緣和溫升狀態，進行多源狀態綜合診斷。
● 概率強度、平均強度、放電頻度、溫度值、帶電狀態等多源狀態結果就地顯示，輸出綜合診斷結果。
● RS485通訊方式，配套云平臺，可實現遠程監測和大數據綜合分析診斷，結果更準確。
● 內置局部放電和溫度的診斷分析算法，監測到高壓設備發生局放和溫升異常時， LED告警燈和告警繼電器接點發出設備異常告警提示。
基本參數
● 功能配置：絕緣監測、電壓監測、無線測溫（選配）、環境溫濕度監測（選配）。
● 電源電壓：AC/DC 110V～220V（或另行定制）。
● 電源功率：不大于5W。
● 運行溫度：-25℃～+55℃。
● 存儲溫度：-30℃～+70℃。
● 環境濕度：≤95%RH。
● 通訊接口：1×RS485。
● 無線頻率：433MHz。

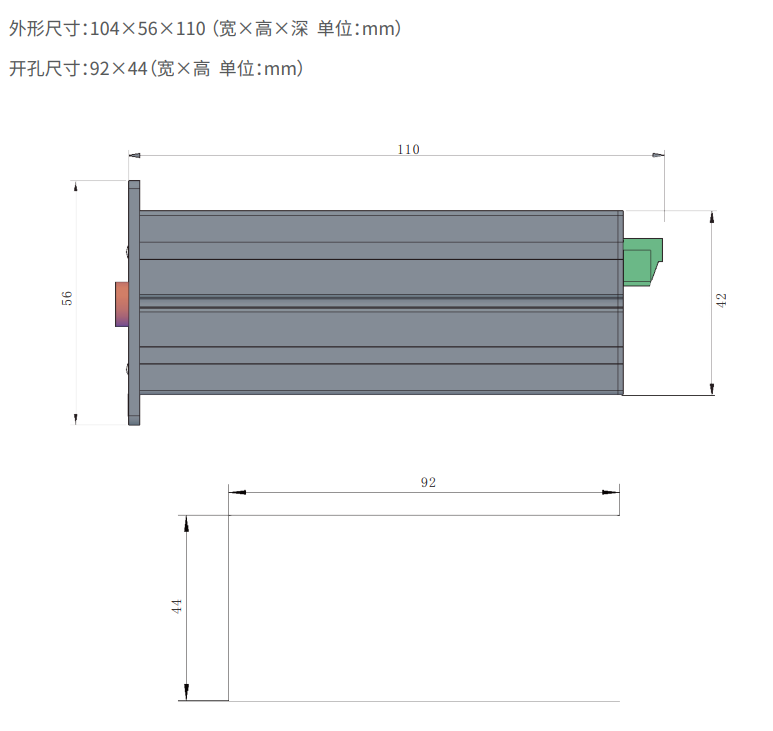

● 外形尺寸：104×56×110（mm）。
● 開孔尺寸：92×44（mm）。
● 就地顯示：1.3英寸單色LCD，128×64點陣。
電壓監測參數
● 輸入電壓：有效值不大于200V。
● 顯示方式：LED顯示。
● 輸出顯示：帶電（紅燈），失壓（熄滅）。
● 閉鎖接點：AC220V/5A（額定負載）；DC28V/6A （額定負載）。
● 接點類型：常開1對。
溫濕度監測參數（選配參考）
● 傳感類型：無線傳感器，有源或無源可選配。
● 溫度測量范圍：-40℃～+80℃，精度：±2℃。
● 濕度測量范圍：5％RH～99％RH ， 精度：3％RH。
● 采樣頻率：默認5min。
● 無線頻率：433MHz。
絕緣監測參數
● 耦合電容：18pF～135pF。
● 測量范圍：0pC～5000pC。
● 頻帶范圍：150kHz～1.5MHz。
● 監測變量：概率強度、平均強度、放電頻度。
● 放電頻度：不大于5000（1s）。
● 告警輸出：LED三色燈，綠色代表正常，黃色代表異常，紅色代表嚴重。
● 告警接點：AC220V/5A（額定負載）；DC28V/6A（額定負載）。
● 接點類型：常開1對。

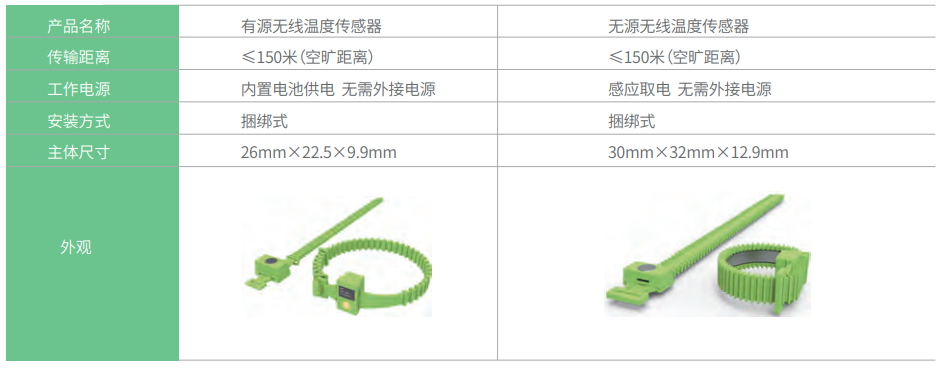

溫度監測參數（選配參考）
● 傳感類型：無線傳感器，有源或無源可選配。
● 測量范圍：-25℃～+125℃。
● 測量精度：±1℃。
● 采樣頻率：默認20秒。
● 無線頻率：433MHz。
● 傳輸距離：≤150米。
● 工作電源：無源傳感器（感應取電 啟動電流≥5A）；
有源傳感器（電池供電 工作年限≤5年）。

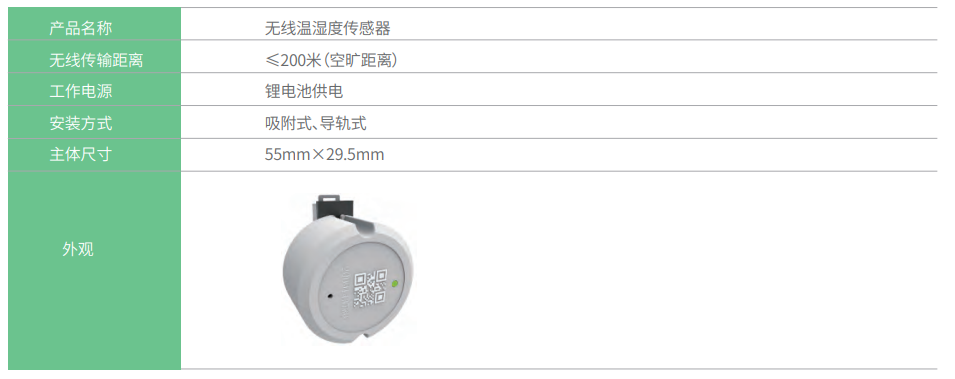

溫濕度監測參數（選配參考）
● 傳感類型：無線傳感器，有源或無源可選配。
● 溫度測量范圍：-40℃～+80℃，精度：±2℃。
● 濕度測量范圍：5％RH～99％RH ， 精度：3％RH。
● 采樣頻率：默認5min。
● 無線頻率：433MHz。
復用柜內原有帶電顯示傳感器。
